Ett masterkugg med känd form rullas mot mätobjektet. Mätmaskinen har en rotationsaxel som är fixerad och en som är rörlig. Variationerna i centrumavståndet mäts under rotation och formfelen på mätobjektet utvärderas i programvara Frenco FGIpro.

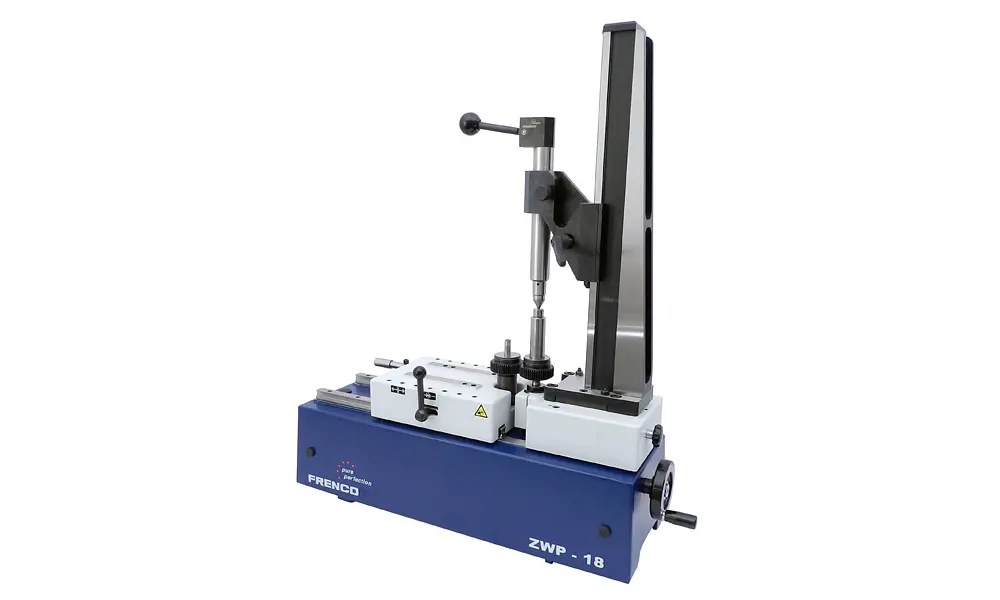

ZWP18
Specialist för högsta precision!
ZWP 18
För invändiga och utvändiga växlar, gängväxlar och gängar. Sofistikerad inställning möjliggör mätningar med hög precision.
Universiell mätmaskin, lämplig för labratorier.
Minsta centrumavstånd 20 mm.
Max diameter 200 mm (enkel ände)/160 mm (mellan spetsarna)
Repeterbarhet med kalibreringsset från FRENCO < 1,5 µm

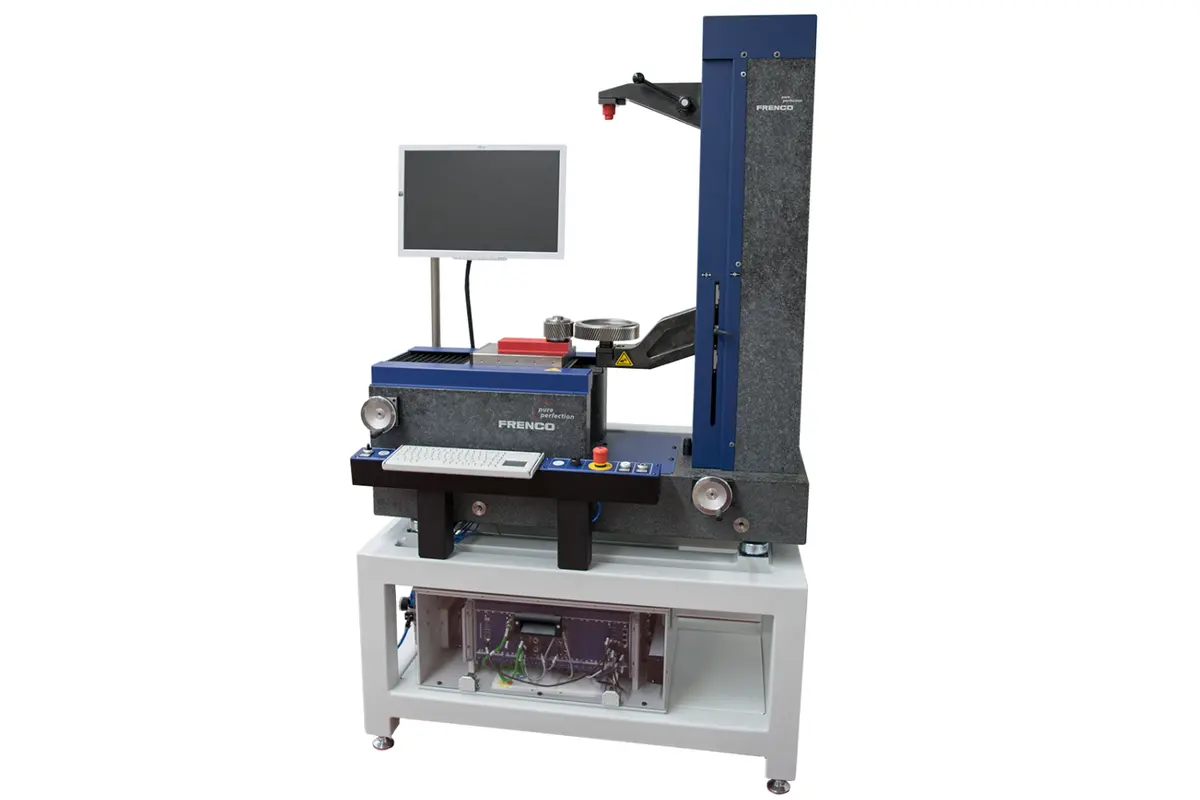

ZWP30
Specialist på stora växlar
ZWP 30
För stora utvändiga redskap, axlar och gängor.
Trots tunga belastningar garanterar en maskinbas i granit och tvärrullager exakta mätningar.
Stabil och optimerad design för användning på verkstadsgolvet.
Byte för andra exemplar är lätt och snabbt att hantera.
Minsta centrumavstånd 70 mm.
Max. diameter 500 mm.
Max. skaftlängd 750 mm.

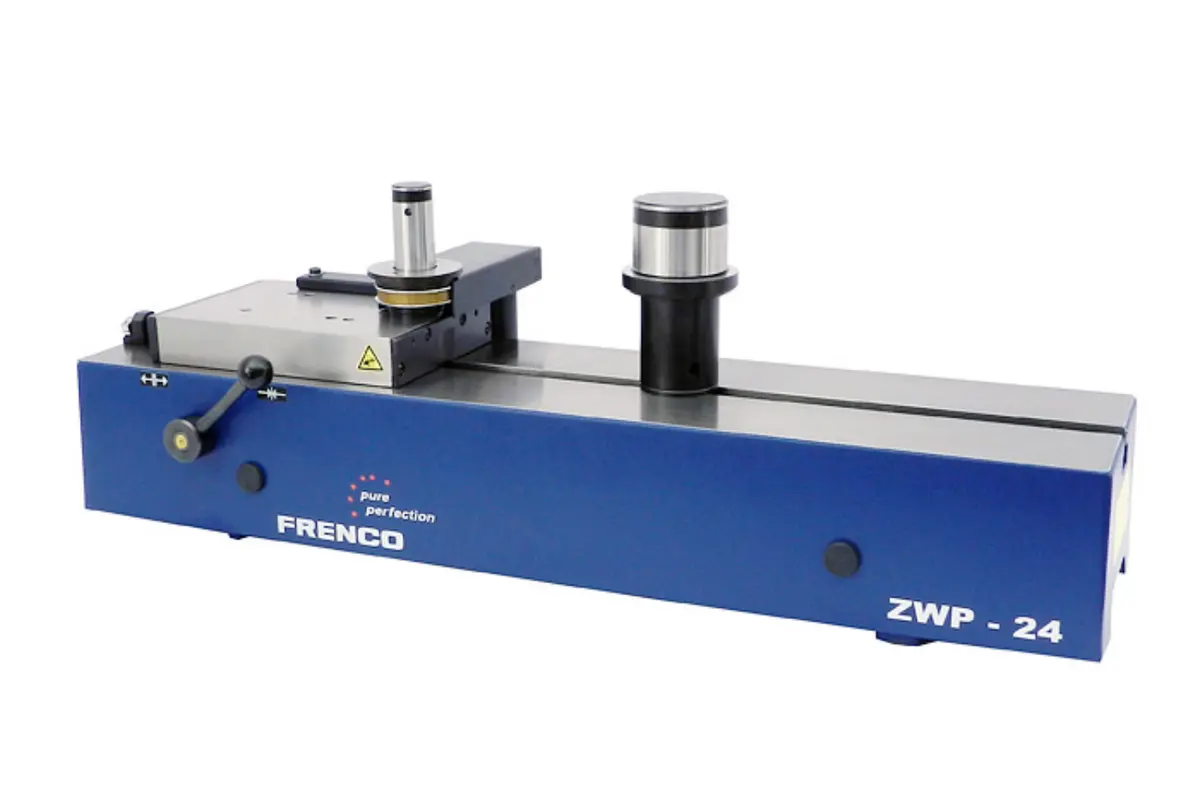

ZWP14/24
Specialist för användning på verkstadsgolvet
ZWP 14/24
För invändiga och utvändiga redskap, gängväxlar och gängor.
Lågt grundpris för ZWP 25 pågrund av det modulära systemet.
Minsta centrumavstånd 20 mm.
Max. diameter på provet 400 mm (enkel ände)/160 mm (mellan spetsarna)
Repeterbarhet med kalibreringsset från FRENCO < 1,5 µm

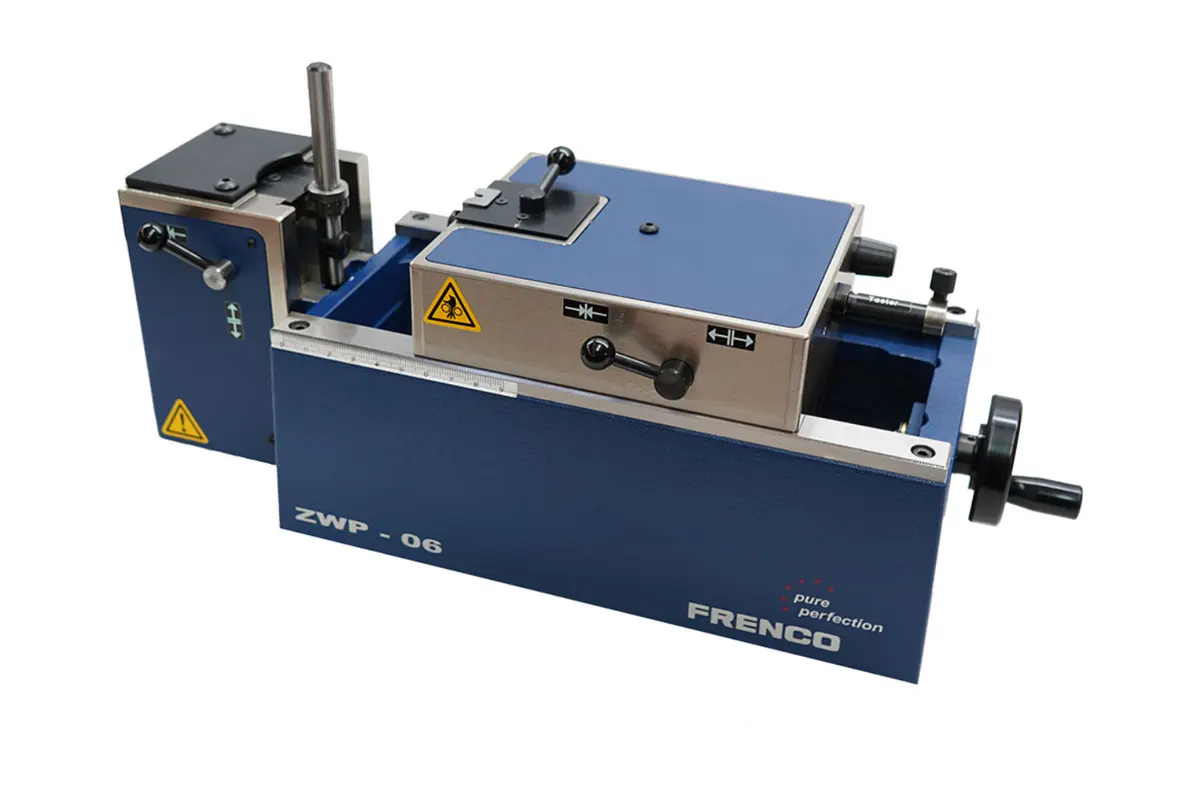

ZWP06
Specialist för små men mycket exakta växlar
ZWP 06
För invändiga och utvändiga växlar, gängväxlar och gängor.
Lämplig plastväxlor
Modulomfång 0,15-1,00 mm.
Minsta centrumavstånd 10 mm.
Max. diameter 80 mm.
Repeterbarhet med kalibreringsset från FRENCO < 1,5 µm

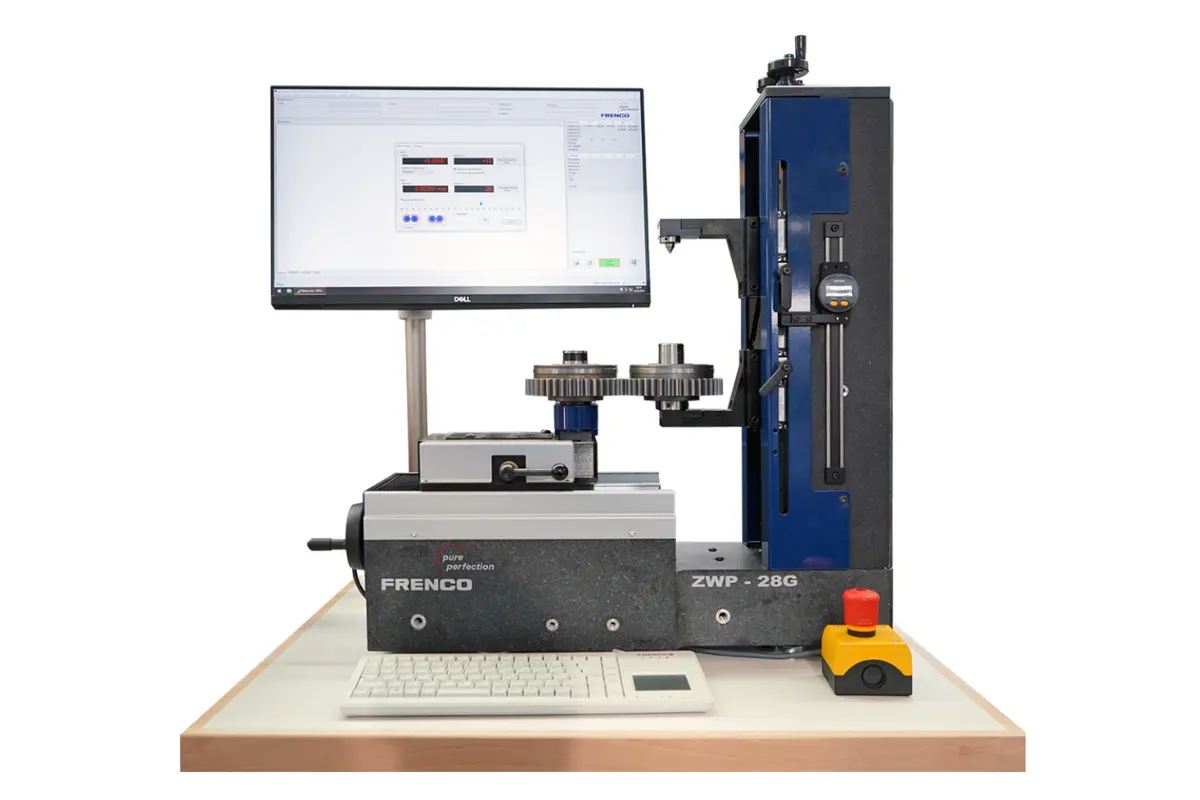

ZWP28G
Senaste utvecklingen: Robust design med maskinbas i granit för högsta noggrannhet
ZWP 28G
Mycket flexibel konstruktion. Exakt höjdjustering i det stadiga mitten infästningen sker med vevar.
Mittavstånd: Inställningsvärdet hålls efter skala, även när vagnen flyttas
Mätkraft läsbar via fjäderkraft: 1-11 N
Maximal arbetsstyckesdiameter 200 mm
Video
ZWP-Serien
